دستگاه تولید بست بدون نیاز به قالب
دستگاه تولید بست بدون نیاز به قالب

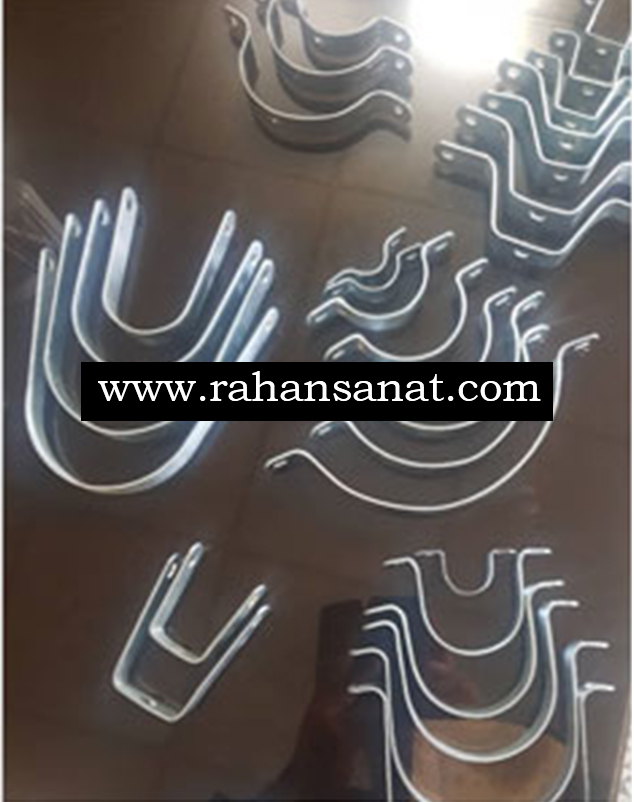

عکس زیر مجموعه‌ای از بست‌های فلزی خمکاری شده را نشان می‌دهد (بست لوله، بست سیمی و...). این قطعات معمولاً از ورق یا تسمه
فلزی (فولاد گالوانیزه یا استیل) تولید می‌شوند.
حالا اجازه بدهید توضیح بدهم دستگاهی که بتواند چنین بست‌هایی را بدون نیاز به قالب‌های سنتی تولید کند، چگونه کار می‌کند:
🔧 ساختار و عملکرد دستگاه تولید بست بدون قالب
این دستگاه‌ها در دسته‌ی ماشین‌آلات شکل‌دهی NC و پرس خم انعطاف‌پذیر قرار می‌گیرند و به جای قالب‌های ثابت، از ابزارهای خمکاری و پانچ
قابل تنظیم استفاده می‌کنند.
1. تغذیه و برش اولیه
ورق یا تسمه فلزی به صورت رول یا شاخه وارد دستگاه می‌شود.
طول مورد نظر با گیوتین یا قیچی هیدرولیک اتوماتیک بریده می‌شود.
2. پانچ سوراخ‌ها
به جای قالب مخصوص، از پانچ NC یا هیدرولیک چندمنظوره استفاده می‌شود.
اپراتور می‌تواند محل و قطر سوراخ‌ها را در برنامه دستگاه مشخص کند.
3. خمکاری و شکل‌دهی
خمکاری توسط فک‌های قابل تنظیم یا بازوهای NC خم‌کن انجام می‌شود.
زاویه خم، شعاع خم و فاصله‌ها با برنامه کنترل می‌شوند، بنابراین نیاز به ساخت قالب خم ثابت نیست.
امکان تولید بست U شکل، Ω شکل، V شکل و انواع دیگر تنها با تغییر برنامه وجود دارد.
---
⚙️ اجزای اصلی دستگاه
سیستم کنترل NC و PLC → برای تغییر سریع برنامه و شکل بست.
واحد برش اتوماتیک → برای برش تسمه در اندازه دلخواه.
واحد پانچ هیدرولیک یا سروو → برای سوراخ‌کاری دقیق و سریع.
یونیت خمکاری چندمحوره → قابلیت خم در زوایا و شعاع‌های مختلف.
میز تنظیم و تغذیه خودکار → برای سرعت و دقت بالا.
---
🎯 مزایا نسبت به روش سنتی (قالب پرس)
بدون نیاز به ساخت قالب جداگانه برای هر مدل بست.
انعطاف‌پذیری بالا → تغییر طرح با یک برنامه جدید.
سرعت تغییر تولید → مناسب برای تیراژ پایین و سفارش‌های متنوع.
کاهش هزینه‌ها → حذف هزینه‌های سنگین طراحی و ساخت قالب.
دقت بالا به دلیل کنترل NC.
---
🏭 کاربردها
تولید انواع بست لوله‌های گالوانیزه و PVC در تأسیسات.
بست‌های نگهدارنده کابل برق و مخابرات.
بست‌های صنعتی در خودرو، کولر آبی، تهویه و صنایع ساختمانی.
---
🔹 در واقع، این دستگاه چیزی شبیه یک ترکیب از دستگاه رول‌فرمینگ انعطاف‌پذیر + پانچ NC + خم‌کن NC است که همه در یک خط جمع شده‌اند.
